Как выбрать горизонтальный захват для листового металла

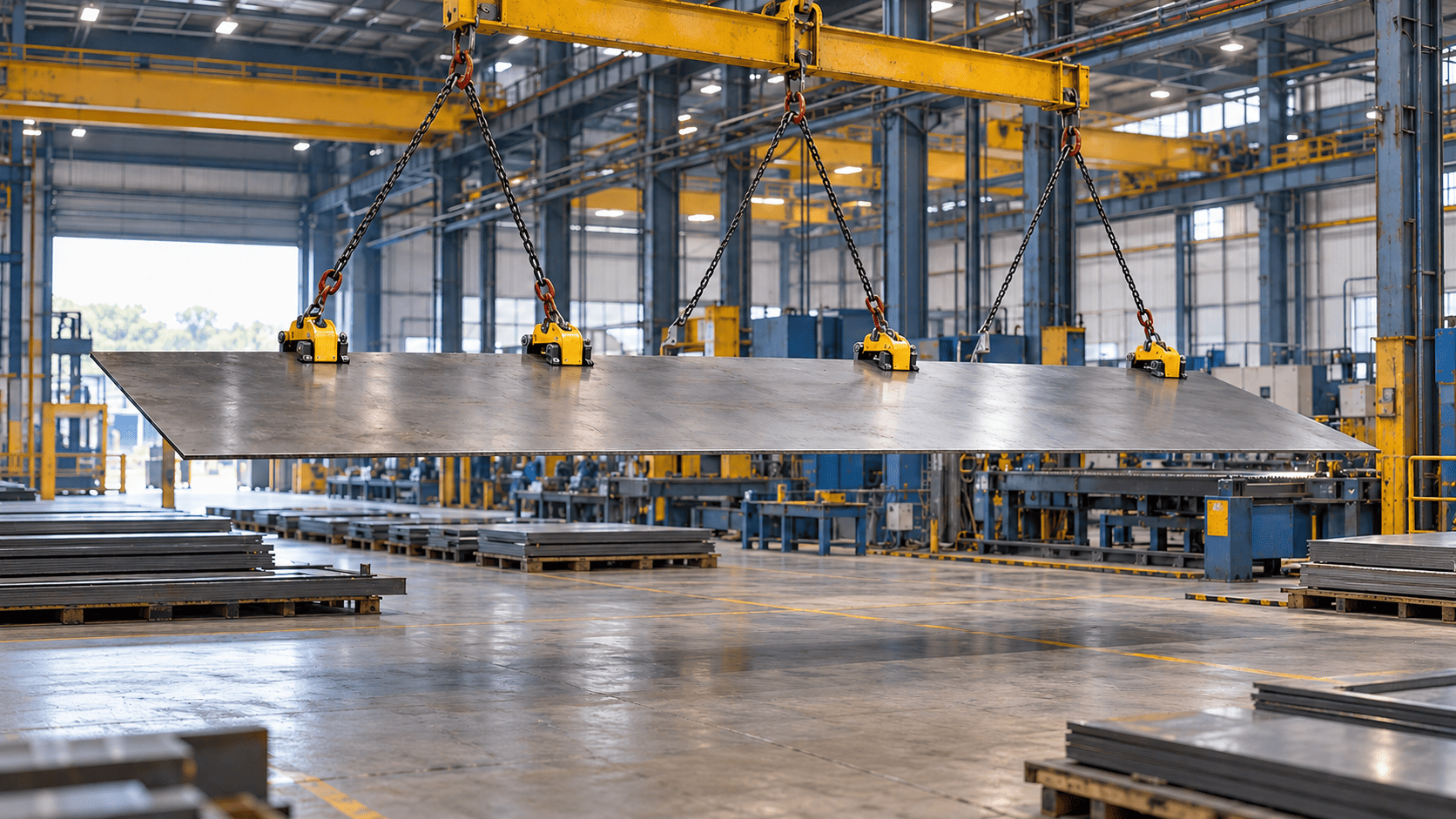

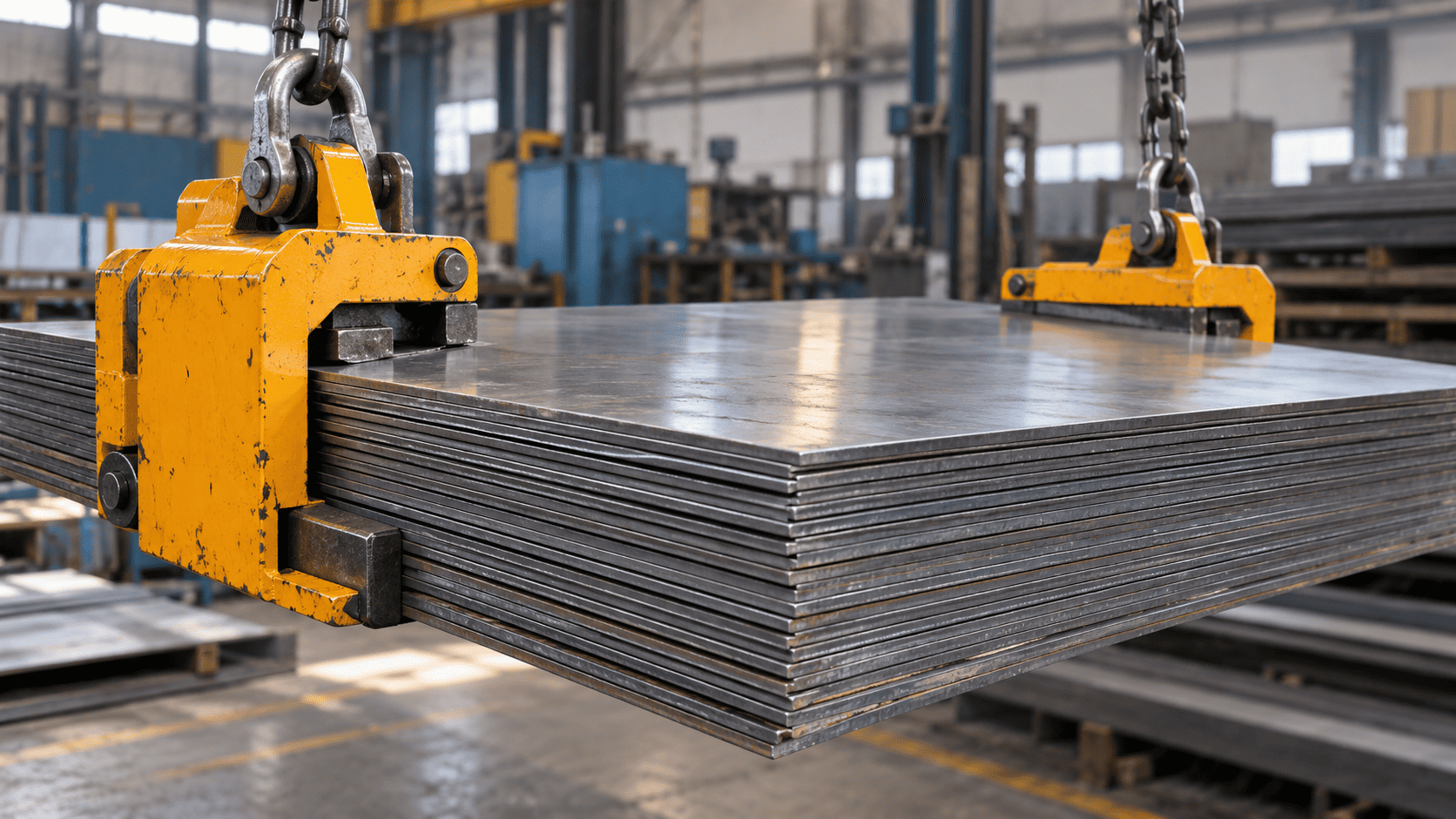

Горизонтальные захваты применяют при подъёме и перемещении листового металла, когда груз должен сохранять преимущественно горизонтальное положение. Такое оборудование востребовано на металлобазах, складах, производственных предприятиях, в цехах металлообработки и на монтажных площадках. С его помощью перемещают отдельные стальные листы, заготовки и, при использовании подходящих моделей, целые стопки металлопроката. При выборе захвата недостаточно ориентироваться только на массу груза. Необходимо учитывать толщину листа, его размеры, жёсткость, количество точек захвата и схему строповки. Один и тот же лист по массе может подходить сразу нескольким моделям, однако отличаться по длине, ширине и склонности к прогибу. Эти параметры непосредственно влияют на то, какое количество захватов потребуется и как должна быть организована работа с грузом. Важно учитывать и назначение конкретной модели. Обычный горизонтальный захват для одного листа нельзя автоматически использовать для нескольких листов только потому, что их суммарная толщина помещается в его рабочий зев. Для пачек применяются специальные исполнения, рассчитанные именно на такой характер нагрузки. Как работает горизонтальный захват Основная задача горизонтального захвата состоит в том, чтобы надёжно удерживать край листового металла во время подъёма и перемещения. Рабочая часть устройства устанавливается на лист, после чего захват соединяется со строповочной системой. При натяжении ветвей создаётся усилие, необходимое для удержания груза. Главное отличие от вертикальных моделей заключается в положении металла. Вертикальный захват предназначен для подъёма листа с изменением или сохранением вертикального положения, тогда как горизонтальный используется тогда, когда лист должен перемещаться плашмя. Из-за этого меняется и сама схема работы. Горизонтальные захваты обычно применяются попарно или группой. Это связано с геометрией листового материала: груз имеет значительную площадь, а центр тяжести располагается между несколькими точками подвеса. Если сосредоточить усилие только в одной точке, добиться устойчивого положения листа практически невозможно. Количество точек подбирается в зависимости от длины, ширины, толщины и жёсткости металла. Короткий толстый лист и длинная тонкая заготовка могут иметь одинаковую массу, но потребуют разных схем подъёма. Длинномерный металл сильнее склонен к прогибу и вращению, поэтому иногда приходится использовать несколько пар захватов или дополнительную траверсу. Сам захват является лишь частью грузоподъёмной системы. При подборе нужно учитывать не только его характеристики, но и используемые стропы, расположение ветвей, точки подвеса и особенности самого груза. Один лист или пачка: что учитывать при выборе Первый вопрос, который нужно решить до подбора оборудования, — что именно предстоит перемещать. Требования к захвату для одного листа и стопки металла различаются. При работе с одиночным листом основными параметрами становятся его масса, толщина и размеры. Рабочий зев захвата должен соответствовать фактической толщине металла. При этом важно, чтобы лист попадал именно в допустимый диапазон конкретной модели, а не просто физически помещался между рабочими элементами. Для стопки ситуация сложнее. Несколько листов не образуют единый монолитный груз. Между ними возможно взаимное смещение, поэтому устройство должно быть специально рассчитано на работу с пачками. Использование стандартного захвата, предназначенного для одиночного листа, в такой ситуации может привести к нестабильному удержанию. В ассортименте РУСТРОП представлены различные исполнения горизонтальных захватов, в том числе модели для отдельных листов и варианты, предназначенные для перемещения стопок. Поэтому перед покупкой важно определить не только массу металла, но и реальный сценарий эксплуатации. При работе с пачкой учитывают общую толщину стопки и её массу. Одновременно нужно проверить конструктивное назначение захвата. Если в характеристиках прямо не указана возможность работы с несколькими листами, считать такое применение допустимым нельзя. Следует обратить внимание и на диапазон раскрытия. Максимальный размер зева не равен грузоподъёмности и не говорит о том, что устройство можно использовать с любым металлом, который помещается внутрь. Это самостоятельная характеристика, определяющая диапазон толщины груза. Слишком толстый лист может не войти в рабочую зону или мешать корректной фиксации. Слишком тонкий также способен оказаться вне допустимого диапазона конкретной модели. Поэтому принцип «подходит по размеру — значит можно использовать» здесь не работает. Грузоподъёмность, толщина и количество захватов Грузоподъёмность остаётся одним из основных параметров, однако рассматривать её отдельно от остальных характеристик нельзя. Перед выбором необходимо определить фактическую массу листа или стопки, после чего сопоставить её с допустимой рабочей нагрузкой оборудования. Особое внимание нужно уделить тому, как производитель указывает грузоподъёмность. Для разных моделей значение может относиться к одному захвату, паре устройств или комплекту, работающему по определённой схеме. Поэтому простое умножение грузоподъёмности одного элемента на количество захватов может дать ошибочный результат. Например, если требуется перемещать лист массой две тонны, нельзя автоматически решить, что два захвата по одной тонне подходят для этой задачи. Необходимо проверить, как нормируется рабочая нагрузка конкретной модели и при каких условиях она действует. Нагрузка редко распределяется между точками абсолютно равномерно. На это влияют положение центра тяжести, длина листа, расстояние между захватами и направление ветвей стропа. При небольшом смещении груза одна сторона может воспринимать большее усилие, чем другая. По этой причине запас грузоподъёмности сам по себе не решает всех проблем. Более мощный захват не компенсирует неправильную схему подвеса, несоответствие толщины металла или ошибочный выбор количества точек. Толщина листа должна находиться в рабочем диапазоне захвата. В технических характеристиках обычно указывается допустимый размер раскрытия или диапазон толщины материала. При подборе необходимо ориентироваться именно на эти значения. Для стопок учитывается суммарная толщина, но только в том случае, если выбранная модель конструктивно предназначена для их подъёма. Нельзя использовать параметры захвата для одиночного листа как основание для работы с пачкой. Количество устройств также зависит не только от массы. Для относительно компактного и жёсткого листа может применяться одна пара, если такая схема допускается производителем. Длинные заготовки требуют более внимательного подхода. При значительном пролёте между точками лист начинает прогибаться, а его положение становится менее устойчивым. В таких случаях используются дополнительные точки захвата. Иногда рациональнее установить две пары и распределить нагрузку по длине. Для особо длинных листов может применяться траверса, позволяющая развести точки подвеса и уменьшить нежелательные боковые усилия. Важен и центр тяжести. Захваты желательно располагать так, чтобы груз сохранял устойчивое положение после отрыва от поверхности. Если одна часть листа заметно тяжелее другой или на заготовке имеются дополнительные элементы, схема должна учитывать это смещение. Таким образом, вопрос «сколько захватов нужно» не имеет универсального ответа. Решение зависит от массы, размеров, жёсткости листа, положения центра тяжести и допустимой схемы применения конкретного оборудования. Парная работа и влияние схемы строповки Парное применение — характерная особенность горизонтальных захватов. Два устройства устанавливаются на противоположных участках листа и соединяются с ветвями стропа. Такая схема позволяет удерживать металл в относительно устойчивом горизонтальном положении. Однако наличие пары ещё не означает, что система автоматически работает правильно. Большое значение имеет расположение самих устройств. Если поставить их слишком близко друг к другу на длинном листе, края могут сильно провиснуть. Если разместить точки несимметрично относительно центра тяжести, после начала подъёма груз может наклониться. Поэтому положение захватов должно соответствовать геометрии листа. Чем длиннее и менее жёсткий металл, тем внимательнее нужно относиться к распределению нагрузки. Важную роль играют и углы ветвей стропа. Когда ветви отклоняются от вертикального положения, усилия в системе изменяются. Чем больше такое отклонение, тем выше может быть нагрузка на отдельные элементы. Поэтому нельзя считать, что захват с определённой номинальной грузоподъёмностью будет работать одинаково при любой конфигурации подвеса. Допустимые углы и схемы использования необходимо уточнять по документации конкретной модели. Универсального значения для всех горизонтальных захватов не существует. Для длинных листов и крупногабаритного металлопроката часто применяют траверсу. Она позволяет разместить точки подвеса на нужном расстоянии и приблизить направление ветвей к оптимальному положению. Кроме того, такая схема уменьшает вероятность чрезмерного прогиба листа и позволяет распределить усилие по нескольким участкам. Отдельного внимания заслуживает жёсткость металла. Два листа одинаковой массы могут вести себя совершенно по-разному. Толстая компактная плита сохраняет форму, тогда как длинный тонкий лист способен заметно изгибаться под собственным весом. В результате требования к количеству захватов будут различаться. При выборе оборудования стоит заранее понимать, какие типовые размеры металла будут перемещаться. Если предприятие работает с широким диапазоном листов, лучше ориентироваться не на один случайный груз, а на наиболее тяжёлые и сложные сценарии эксплуатации. Ошибки при выборе горизонтального захвата Наиболее частая ошибка — подбор только по грузоподъёмности. Покупатель видит подходящее значение в характеристиках и не проверяет толщину листа, назначение модели или особенности схемы подвеса. В результате оборудование формально подходит по массе, но не соответствует другим параметрам. Другая распространённая проблема — использование стандартного горизонтального захвата для стопки листов. Суммарная толщина пачки может укладываться в размер зева, однако этого недостаточно. Конструкция должна быть рассчитана именно на работу с несколькими листами. Не стоит игнорировать и минимальную либо максимальную толщину материала. Если металл оказался вне рабочего диапазона, невозможно гарантировать нормальную работу устройства. Ещё одна ошибка связана с неверным пониманием грузоподъёмности. Значение в паспорте может относиться не к одному устройству, а к паре. Поэтому перед расчётом общей допустимой нагрузки следует уточнить, как именно маркируется выбранная модель. При работе с длинным металлом часто недооценивают прогиб. Даже если масса распределяется между двумя захватами без превышения допустимой нагрузки, сам лист может оказаться слишком гибким для выбранной схемы. В такой ситуации требуется увеличить количество точек или использовать траверсу. Нельзя забывать и о центре тяжести. Несимметричная заготовка или лист с дополнительными элементами могут наклоняться при подъёме. Располагать захваты только «на одинаковом расстоянии от краёв» в таком случае недостаточно. Также ошибочно считать, что модель с максимально большой грузоподъёмностью всегда лучше. Захват должен соответствовать конкретной задаче по совокупности параметров. Избыточная грузоподъёмность не устраняет несовместимость по толщине или неправильное расположение точек подвеса. Перед окончательным выбором полезно последовательно определить тип груза, его максимальную массу, толщину, длину и ширину, предполагаемое количество точек фиксации и используемую строповочную схему. После этого параметры сопоставляются с характеристиками оборудования. Для предприятий, где приходится работать как с одиночными листами, так и со стопками, обычно разумнее рассматривать разные типы захватов под каждую задачу, а не пытаться найти одно универсальное устройство. Такой подход упрощает подбор и позволяет точнее учитывать реальные условия эксплуатации. Горизонтальный захват — достаточно простое по назначению оборудование, однако его правильный выбор требует оценки нескольких параметров одновременно. Грузоподъёмность, толщина металла, размеры листа и количество точек подвеса взаимосвязаны. Особенно внимательно нужно подходить к длинным заготовкам и пачкам, поскольку для них стандартной парной схемы может быть недостаточно. Перед покупкой стоит изучить характеристики конкретной модели и убедиться, что она предназначена именно для предполагаемого типа груза. В каталоге РУСТРОП можно подобрать горизонтальные захваты для различных вариантов работы с листовым металлом, ориентируясь на требуемую грузоподъёмность, диапазон раскрытия и назначение оборудования.
