Как выбрать захват для подъёма и перемещения труб

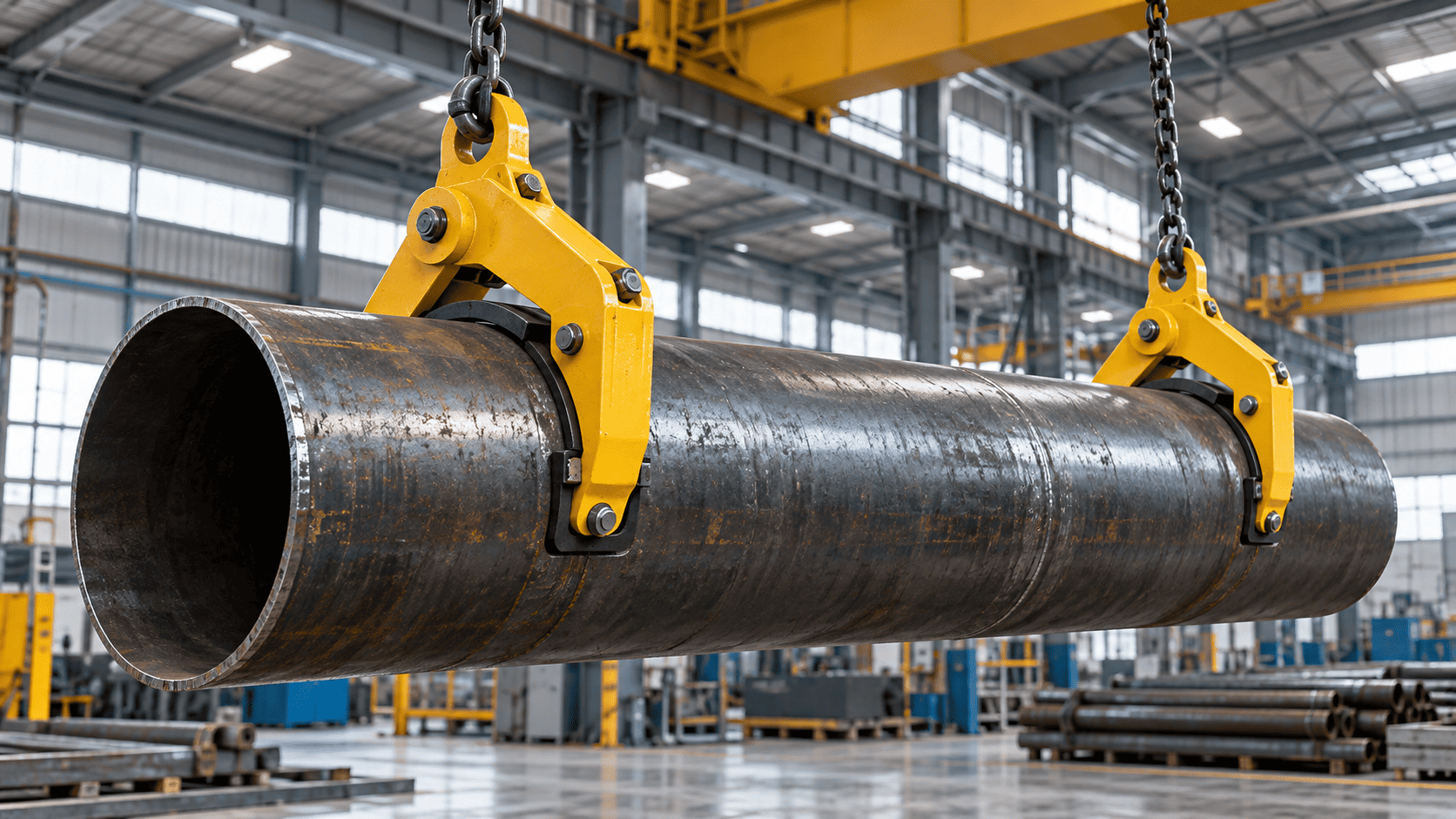

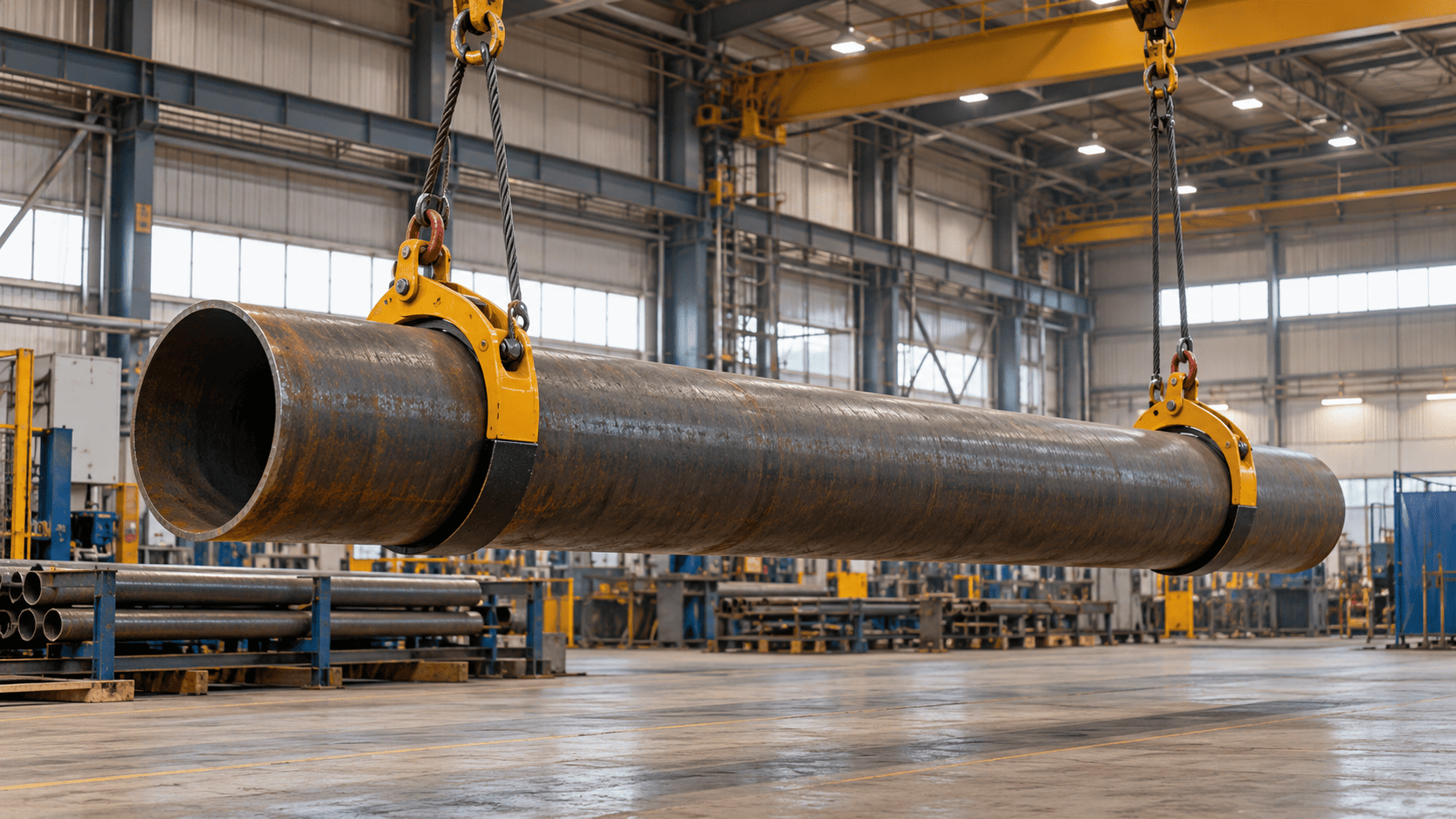

Трубы относятся к грузам, которые требуют особого подхода при подъёме и перемещении. Круглая форма, значительная длина и сравнительно небольшая площадь контакта с грузозахватным оборудованием создают риск перекоса, вращения или продольного смещения. Поэтому захват для труб выбирают не только по грузоподъёмности. Необходимо учитывать диаметр и длину изделия, его массу, положение центра тяжести, количество точек подъёма и способ дальнейшего перемещения. Специализированные захваты применяют на металлобазах, складах трубного проката, строительных и производственных площадках, а также при погрузочно-разгрузочных и монтажных работах. Они позволяют закрепиться за краями или другими предусмотренными участками трубы и организовать подъём без полной обвязки груза стропами. Однако конкретная схема зависит от конструкции захвата и характеристик самой трубы. Перед подбором оборудования важно определить, какие изделия предстоит перемещать постоянно. Если на предприятии используются трубы разного диаметра, длины и массы, ориентироваться только на один типоразмер не стоит. Захват должен соответствовать реальному диапазону грузов и условиям эксплуатации. Для каких труб применяют специальные захваты Захваты используют прежде всего для металлических труб и других длинномерных изделий круглого сечения, если их конструкция позволяет надёжно зафиксировать груз в предусмотренных точках. При выборе необходимо учитывать не только материал, но и состояние торцов, толщину стенки, наличие покрытия и особенности поверхности. Конструкция оборудования может предусматривать фиксацию за противоположные края трубы. В такой схеме захваты работают совместно и удерживают изделие с двух сторон. Это позволяет поднимать длинномерный груз в горизонтальном положении и контролировать его положение во время перемещения. Однако далеко не любую трубу можно поднимать одним и тем же приспособлением. Большое значение имеет соответствие рабочей части захвата геометрии изделия. Если диаметр или размеры участка, за который производится фиксация, выходят за предусмотренный производителем диапазон, использовать такое оборудование нельзя даже при достаточной грузоподъёмности. Следует учитывать и состояние изделия. Трубы могут иметь окрашенную, оцинкованную или иную обработанную поверхность, которую нежелательно повреждать. Контактные элементы некоторых типов захватов способны оставлять следы, особенно при значительном усилии. Если внешний слой должен сохраняться без повреждений, этот фактор необходимо учитывать ещё на этапе выбора способа строповки. Отдельно оценивают возможность надёжного контакта с трубой. Загрязнение, ледяная корка, масло или другие вещества на поверхности способны влиять на устойчивость груза. Использовать захват в условиях, которые не предусмотрены его документацией, не следует. Перед покупкой также важно понимать, перемещаются ли отдельные трубы или несколько изделий одновременно. Захват, рассчитанный на одну трубу, нельзя автоматически использовать для подъёма связки только потому, что суммарная масса не превышает его номинальную грузоподъёмность. Для пакетов труб необходима соответствующая схема строповки или специальное оборудование. В каталоге РУСТРОП захваты для труб выделены в отдельную группу грузозахватных приспособлений. При подборе конкретной модели следует сопоставлять её параметры именно с фактическими характеристиками груза, а не выбирать устройство только по максимальной массе. Масса, диаметр и длина трубы Грузоподъёмность является одним из первых параметров, который необходимо определить. Массу трубы желательно знать по документации изготовителя или поставщика. Если готовых данных нет, её можно рассчитать по размерам и характеристикам материала. При этом для выбора оборудования используется масса всего поднимаемого изделия, а не одного его участка. Номинальная грузоподъёмность захвата должна соответствовать рабочей нагрузке. Но здесь есть важное уточнение: необходимо понимать, к чему относится указанное значение. Для некоторых грузозахватных приспособлений характеристика может указываться для одного элемента, а для других — для пары или определённой рабочей схемы. Поэтому нельзя без проверки считать грузоподъёмность комплекта простым произведением количества захватов и номинала одного устройства. Если труба весит две тонны, это ещё не означает, что два устройства грузоподъёмностью по одной тонне автоматически подходят. Фактическое распределение нагрузки зависит от расположения точек подвеса, центра тяжести и геометрии строповочной системы. Окончательный выбор делают с учётом требований производителя конкретной модели. Диаметр трубы нужен прежде всего для оценки совместимости захвата с изделием. Рабочие элементы должны занимать правильное положение и обеспечивать предусмотренную конструкцией фиксацию. Слишком маленький или слишком большой диаметр может изменить положение устройства относительно груза и сделать выбранную модель неподходящей. Не менее важна толщина стенки. Особенно это касается конструкций, которые взаимодействуют с краем трубы. Тонкостенное изделие и массивная толстостенная труба одинакового наружного диаметра отличаются по массе, жёсткости и способности воспринимать локальное усилие. Поэтому нельзя переносить рабочую схему с одного типа труб на другой без проверки. Длина груза влияет прежде всего на устойчивость при подъёме. Короткая труба с симметричным распределением массы сравнительно легко удерживается в горизонтальном положении. Чем больше длина, тем важнее правильное расположение точек захвата. У длинномерного изделия концы значительно удалены от мест подвеса. Если точки расположены слишком близко друг к другу, труба может оказаться менее устойчивой, начать раскачиваться или наклоняться. Расстановка захватов должна обеспечивать контролируемое положение груза и соответствовать принятой схеме подъёма. Есть и другая причина учитывать длину. Труба может иметь неодинаковую массу по всей протяжённости. Например, на ней могут находиться фланцы, соединительные элементы или другие конструктивные детали. В таком случае геометрический центр изделия не обязательно совпадает с центром тяжести. Поэтому подбирать оборудование только по формуле «масса плюс диаметр» недостаточно. Длина и распределение массы определяют, как груз будет вести себя в момент отрыва и дальнейшего перемещения. Сколько точек захвата нужно и почему важен центр тяжести Для подъёма длинномерных труб обычно требуется несколько точек фиксации. На практике распространена схема с двумя захватами, расположенными с разных сторон груза и работающими совместно. Однако считать два устройства универсальным решением для любой трубы неправильно. Количество точек зависит от размеров, массы и конструкции изделия. Чем длиннее груз, тем внимательнее нужно оценивать его устойчивость. В отдельных случаях схема может потребовать дополнительной оснастки или иного способа строповки. Большое значение имеет центр тяжести. При равномерной толщине стенки и отсутствии дополнительных элементов он обычно располагается в средней части прямой трубы. Но на реальном производстве встречаются изделия со смещённым распределением массы. Фланец, муфта, приваренная деталь или другая конструкция на одном из концов изменяют баланс. Если точки подъёма выбраны без учёта такого смещения, после отрыва от опоры труба будет стремиться наклониться более тяжёлой стороной вниз. При этом нагрузка между элементами системы распределится неравномерно. Один захват и одна ветвь стропа могут воспринимать заметно большее усилие, чем другие. Поэтому точки фиксации располагают с учётом фактического центра тяжести, а не только геометрических размеров трубы. Перед полноценным перемещением важно убедиться, что принятая схема обеспечивает устойчивое положение изделия и соответствует технологическим требованиям для конкретного груза. Не следует пытаться исправлять явный дисбаланс только увеличением грузоподъёмности захватов. Модель с большим номиналом не устраняет неправильно выбранное расположение точек подвеса. Сначала нужно подобрать корректную схему, а уже после этого рассчитывать необходимую грузоподъёмность её элементов. Для длинных изделий может применяться траверса. Она позволяет разнести точки подвеса на необходимое расстояние и организовать более удобную геометрию системы. Такое решение особенно актуально, когда требуется сохранить горизонтальное положение длинномерного груза и снизить нежелательные боковые усилия. Нельзя забывать и об углах ветвей стропа. Когда ветви сильно отклоняются от вертикали, усилие в них возрастает. Следовательно, изменение расстояния между точками захвата влияет не только на устойчивость трубы, но и на нагрузку, воспринимаемую всей системой. Допустимая схема всегда должна соответствовать характеристикам используемого оборудования. Как избежать перекоса и продольного смещения Круглое сечение делает трубу более сложным грузом по сравнению с изделиями, имеющими широкую плоскую опорную поверхность. Во время подъёма она способна поворачиваться вокруг продольной оси, наклоняться и смещаться относительно точек фиксации. Особенно заметно это при большой длине и неравномерном распределении веса. Одна из основных задач при выборе захватов — обеспечить устойчивую работу оборудования в паре. Устройства должны быть совместимыми и рассчитанными на применяемую схему. Использовать разные по характеристикам захваты с противоположных сторон одной трубы без соответствующего технического обоснования не следует. Парное применение помогает распределить нагрузку и удерживать трубу в горизонтальном положении. При этом важно, чтобы рабочие элементы были установлены в предусмотренных местах, а ветви стропа не создавали непредусмотренных боковых нагрузок. Особенно внимательно следует относиться к продольному скольжению. Большая длина трубы не означает, что она автоматически будет устойчиво находиться между двумя точками. Если центр тяжести смещён или захваты расположены неверно, изделие может стремиться изменить своё положение при подъёме. Правильное размещение точек относительно центра тяжести снижает вероятность такого поведения. Кроме того, необходимо учитывать требования производителя к направлению нагрузки. Захват, предназначенный для работы при определённом положении тягового усилия, нельзя произвольно устанавливать под другим углом. Перекос может возникнуть и из-за различной длины ветвей стропа. Если одна сторона системы оказывается короче, труба начинает подниматься под углом. В результате меняется распределение нагрузки, а положение захватов относительно изделия может отличаться от расчётного. Рывки во время подъёма также нежелательны. Грузозахватное оборудование рассчитывается на определённые рабочие условия, а резкое приложение нагрузки способно увеличить динамические усилия. Подъём длинномерных изделий должен выполняться плавно, с контролем их положения. Отдельного внимания требуют трубы с гладкой или обработанной поверхностью. Нельзя считать, что любой захват одинаково надёжно работает независимо от состояния контактных участков. Если конструкция изделия или его покрытие не позволяют использовать выбранный тип оборудования, следует рассмотреть другой способ подъёма. Перед эксплуатацией необходимо проверять состояние самих захватов и соединительных элементов. Износ контактных поверхностей, повреждение деталей или деформация могут влиять на фиксацию. Оборудование с признаками неисправности применять нельзя. Захваты или стропы: какой вариант выбрать Специализированные захваты и обычная строповка решают одну общую задачу — соединяют груз с подъёмным механизмом, но делают это по-разному. Поэтому вопрос лучше ставить не так: «что надежнее вообще», а так: «какая схема подходит для конкретной трубы и условий работы». Главное преимущество специальных захватов заключается в том, что они позволяют фиксировать трубу в предусмотренных точках без необходимости полностью оборачивать её стропом. Это может ускорить повторяющиеся погрузочно-разгрузочные операции, особенно если на предприятии постоянно перемещаются однотипные изделия. Захваты удобны при регулярной работе с трубами определённого диапазона размеров. Оператору не требуется каждый раз формировать обвязку вокруг груза, а места приложения нагрузки остаются более предсказуемыми. При правильно выбранном оборудовании получается стабильная рабочая схема для типовых операций. Однако такая специализация одновременно является ограничением. Конкретный захват рассчитан на определённые параметры и способ применения. Если ассортимент труб постоянно меняется, одно устройство может оказаться несовместимым с частью изделий по грузоподъёмности, размерам или конструкции. Стропы отличаются большей универсальностью. Трубу можно охватить петлевым или кольцевым стропом либо использовать другую разрешённую схему в зависимости от характеристик груза и применяемой оснастки. Такой вариант может быть удобнее, когда приходится работать с большим количеством разных типоразмеров. При этом сама обвязка круглого груза требует правильного выбора стропа и схемы его расположения. Необходимо исключить возможность выскальзывания трубы, учитывать поверхность изделия и защищать строп от повреждения при контакте с неблагоприятными участками. Для труб с грубой поверхностью, острыми элементами или сварными швами особенно важно подобрать материал и защиту стропа с учётом условий эксплуатации. Для длинномерных труб обычная обвязка также может выполняться в двух точках. Их положение выбирается таким образом, чтобы груз оставался устойчивым относительно центра тяжести. Если труба имеет значительную длину или особенности конструкции, может потребоваться траверса. Выбор между двумя вариантами во многом зависит от характера работы. Если ежедневно перемещаются трубы близких размеров и массы, специализированные захваты позволяют организовать постоянную рабочую схему. Для единичных операций или большого диапазона грузов более универсальной может оказаться подходящая строповка. Нередко на одном предприятии применяются оба решения. Захваты используют для типового трубного проката, а стропы оставляют для нестандартных изделий или операций, где специализированное устройство использовать неудобно. В каталоге РУСТРОП можно подобрать как захваты для труб, так и различные виды стропов и сопутствующей грузоподъёмной оснастки. При выборе захвата для трубы стоит начинать не с его цены и даже не только с тоннажа. Сначала определяют тип груза, минимальную и максимальную массу, диаметр, длину и особенности конструкции. Затем оценивают расположение центра тяжести, необходимое количество точек фиксации и предполагаемую схему подъёма. Особенно важно проверить, как производитель нормирует грузоподъёмность конкретной модели и при каких условиях она сохраняется. Нельзя автоматически делить массу трубы на два при использовании пары захватов: реальное усилие зависит от распределения веса и геометрии всей подвесной системы. Для длинных или несимметричных труб дополнительно оценивают устойчивость. Если две точки не обеспечивают требуемого положения груза, необходимо корректировать схему, а не пытаться компенсировать проблему захватами большей грузоподъёмности. В результате правильно выбранное оборудование должно одновременно соответствовать массе трубы, её размерам и реальному способу подъёма. Именно совокупность этих параметров позволяет определить, подойдут ли специализированные захваты или для конкретной задачи рациональнее использовать строповку.
